1.9 Zoll hohe Helligkeit LCD-Display

  • 1.9 Inch High Brightness LCD Display
  • 1.9 Inch High Brightness LCD Display
  • 1.9 Inch High Brightness LCD Display
  • 1.9 Inch High Brightness LCD Display
Place of Origin China
Markenname HuaXin
Zertifizierung ISO14001/ ISO9001/IATF16949
Model Number ESHX191612M50B10
Min Bestellmenge 1000
Preis Verhandlungsfähig
Packaging Details blister+foam box+bubble bag+inside carton+master carton
Delivery Time 6weeks~8weeks
Payment Terms T/T
Supply Ability 100K per month

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Display-Technologie LCD-Display Name TFT -Anzeige
Größe 1,9" Auflösung 1600*1200
Helligkeit 1000 Cd/m2 Blickwinkel freier Blickwinkel
Schnittstelle 50-poliges MIPI
Hervorheben

LCD-TFT-Anzeigemodul

,

1

,

9-Zoll-TFT-Anzeige-LCD-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung
Das 1,9-Zoll-TFT-LCD-Modul ist ein Farb-Active-Matrix-TFT-LCD-Panel, das LTPS (Low Temperature Poly-silicon) TFTs (Thin Film Transistors) als aktive Schaltelemente verwendet. Dieses Modul hat eine diagonal gemessene aktive Fläche von 1,9 Zoll mit einer Auflösung von 1600*1200 (1600 horizontal mal 1200 vertikalen Pixeln). Jedes Pixel ist in rote, grüne und blaue Punkte unterteilt, die in vertikalen Streifen angeordnet sind, und dieses Modul kann 16,7 Millionen Farben darstellen. Das für dieses Modul verwendete TFT-LCD-Panel ist für eine geringe Reflexion und einen höheren Farbtyp ausgelegt.

Für weitere Details laden Sie bitte die vollständige Spezifikation herunter ESHX191612M50B10 spec.pdf



A: Produktparameter

Artikel-Nr.: ESHX191612M50B10 Einheit
Größe 尺寸 1,9 Zoll​ ​
Auflösung 分辨率 1600*1200
Aktive Fläche 显示区域 38,4*28,8 mm
Außenabmessung 外观尺寸 41,2*40,6*1,72 mm
Farbtiefe 颜色 16,7 Millionen Farben
Anzeigemodus 显示模式 ADS
Oberflächenbehandlung 表面处理 HC, ≥3H
Schnittstelle 接口 50-Pin-MIPI
Betrachtungswinkel 可视角度 25/25/35/35
Helligkeit 亮度 1000 Nits
Betriebstemperatur 工作温度 -10 ... +55 °C
Lagertemperatur 储存温度 -30 ... +70 °C
Kontrastverhältnis 对比度 550
Punktabstand 0,008*0,024 mm

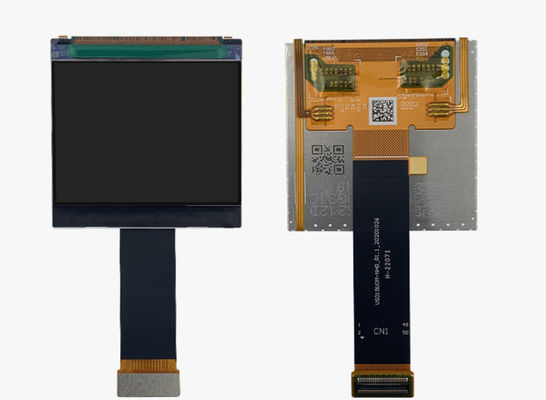

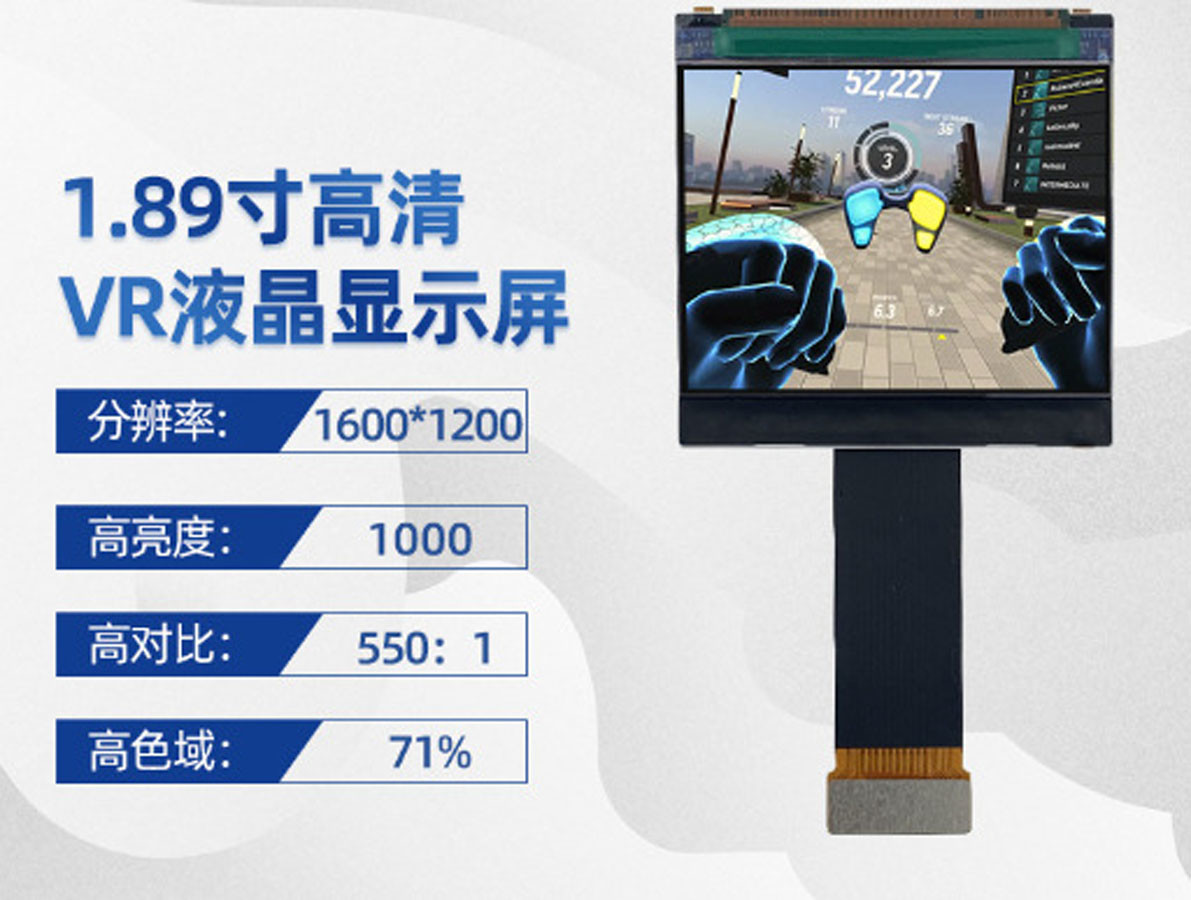

B: Produktbild

1.9 Zoll hohe Helligkeit LCD-Display 01.9 Zoll hohe Helligkeit LCD-Display 11.9 Zoll hohe Helligkeit LCD-Display 2

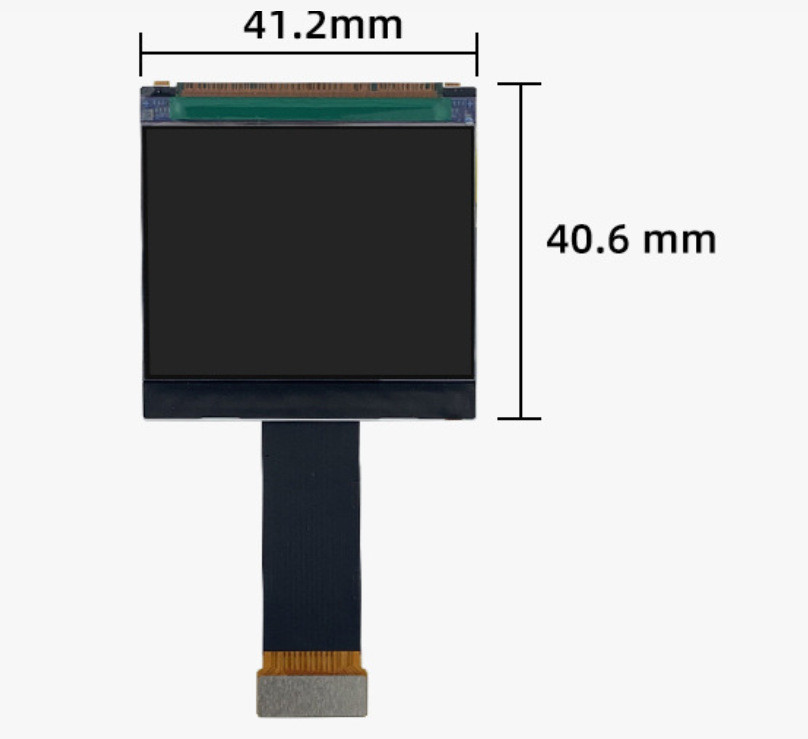

C: Zeichnung


1.9 Zoll hohe Helligkeit LCD-Display 3
D: TFT Produkt  Wissen



Flussdiagramm für TFT-Substrateingabe und CF-Substrateingabe wie unten


1.9 Zoll hohe Helligkeit LCD-Display 4



TFT-Struktur  wie unten

1.9 Zoll hohe Helligkeit LCD-Display 5




E: Unternehmensinformationen

Huaxin-Vorteil:
1. Fabrikbasis in einer Binnenstadt mit kostengünstigen Vorteilen
2. modernste neue Ausrüstung, die eine stabile Qualität gewährleisten kann
3. die meisten Prozesse verwenden vollautomatische Geräte, die Effizienz und stabile Qualität haben
4. professionelle Ingenieure und Produktionsleiter, die seit mehr als 20 Jahren im LCD-Bereich tätig sind
5. Eigenes Design für kundenspezifische Produkte

Unsere Zertifikate
1.ISO14001/
2.ISO9001/IATF16949
3.SGS des LCD-Moduls



  • Huaxin Technology (Enshi)Co.,LTD
  • Hubei.Enshi
  • Gründungsdatum: 2009
  • High-Tech-Unternehmen, das hauptsächlich an Forschung und Entwicklung, Produktion und Verkauf von LCD, LCM, TFT, Hintergrundbeleuchtung, OLED arbeitet
  • LCD umfasst: VA, TN, HTN, STN, FSTN, CSTN und andere Serien
  • LCM umfasst: COB, TBA, COG, TP, LED-Hintergrundbeleuchtung und andere Serien
  • Stammkapital: zwanzig Millionen
  • Aktuelle Mitarbeiter: 500+
  • RD macht 10% aus
  • QC macht 15% aus



F: Produktionskapazität



Jahresproduktion
Kapazität		 2021 (Aktuell) 2022 (Ziel) 2023 (Herausforderung) 2024 (Herausforderung) 2025 (Herausforderung) Bemerkung
LCD-Produktion
Kapazität		 4,5 9 9 9 9 Einheit: Tausende von
Logarithmen/Tag
LCM-Produktion
Kapazität		 70 150 300 450 450 Einheit: Tausend
Stück/Tag
Hintergrundbeleuchtungsproduktion
Kapazität		 100 200 300 500 500 Einheit: Tausend
Stück/Tag
OLED-Produktion
Kapazität		 10 20 30 40 50 Einheit: Tausend
Stück/Tag





G: Produktanwendung



1. Auto-Navigation & Drucker

2. Videoanruf & Werbung

3. Automobil- und medizinische Geräte

4. Fitnessgeräte & Handheld-Geräte

5. Industrielle Steuerung und Haushaltsgeräte



H: TFT-Display-Eigenschaften



1. Bildqualität: TFT-Displays bieten eine hervorragende Bildqualität mit hoher Auflösung, Schärfe und Farbgenauigkeit.



2. Reaktionszeit: TFT-Displays haben schnelle Reaktionszeiten, was bedeutet, dass sie Pixel schnell ein- und ausschalten können.



3. Betrachtungswinkel: TFT-Displays bieten typischerweise weite Betrachtungswinkel, so dass der Bildschirm aus verschiedenen Positionen und Winkeln klar betrachtet werden kann, ohne signifikante Farbverschiebungen oder Qualitätsverluste.



4. Energieeffizienz: TFT-Displays sind im Vergleich zu anderen Display-Technologien energieeffizient.



5. Größe und Flexibilität: TFT-Displays können in verschiedenen Größen hergestellt werden, von kleinen Bildschirmen für Handheld-Geräte bis hin zu großen Panels für Fernseher und Monitore.



6. Hintergrundbeleuchtung: Die meisten TFT-Displays benötigen ein Hintergrundbeleuchtungssystem, wie z. B. LED (Light-Emitting Diode)-Hintergrundbeleuchtung, um den Bildschirm zu beleuchten.



7. Breite Anwendungen:



I: Gibt es Nachteile oder Einschränkungen bei der Verwendung von TFT-Displays?



1. Begrenzte Betrachtungswinkel:

2. Begrenztes Kontrastverhältnis

3. Hintergrundbeleuchtung und Stromverbrauch

4. Reaktionszeit und Bewegungsunschärfe

5. Begrenzte Flexibilität

6. Begrenzter Farbraum
