1.72 Zoll LCD TFT Display Modul, 356x400 hohe Auflösung, 24 Pins QSPI-Schnittstelle

  • 1.72 Inch LCD TFT Display Module, 356x400 High Resolution, 24 Pins QSPI Interface
  • 1.72 Inch LCD TFT Display Module, 356x400 High Resolution, 24 Pins QSPI Interface
  • 1.72 Inch LCD TFT Display Module, 356x400 High Resolution, 24 Pins QSPI Interface
  • 1.72 Inch LCD TFT Display Module, 356x400 High Resolution, 24 Pins QSPI Interface
  • 1.72 Inch LCD TFT Display Module, 356x400 High Resolution, 24 Pins QSPI Interface
Herkunftsort CHINA
Markenname HuaXin
Zertifizierung ISO14001/ ISO9001/IATF16949
Modellnummer ESHX172LMN10A
Min Bestellmenge 1000pcs
Preis Verhandlungsfähig
Verpackung Informationen Karton blister+foam box+bubble bag+inside carton+master
Lieferzeit 6weeks~8weeks
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 100K pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Anzeigetechnik LCD-Display Name 1,72 Zoll TFT
Größe 1,72“ Entschließung 356x400
Helle 480 cd/m2 Schnittstelle 24 Stift QSPI
Laufwerk-IC WAE2012 Blickwinkel freier Blickwinkel
Hervorheben

1

,

72-Zoll-LCD-TFT-Anzeigemodul

,

LCD-TFT-Anzeigemodul 24 Pins
Hinterlass eine Nachricht
Produkt-Beschreibung

ESHX172LMN10A ist ein 1,72 Zoll großes TFT-Displaymodul, 356x400 Auflösung, 24 PINS QSPI-Schnittstelle, Helligkeit 480 cd/m2 TFT-Lcd, Modul-Treiber-IC ist WAE2012 und Blickwinkel frei



A:Produktparameter

Artikel 1 Buchstabe a Spezifikation
Modellnummer Es ist nicht erforderlich, dass die in Anhang I aufgeführten Daten in einem anderen Mitgliedstaat verwendet werden.
Größe 1.72 Zoll Tft
LCD-Typ IPS
Anzahl der Pixel 356*400
Aktivbereich 29.1X32.7MM
Umriss Größe ((W*H*T) 31.5X37.22X1.56MM
Sichtrichtung freier Blickwinkel
LCM-Treiber-IC WAE2012
LCM-Schnittstelle QSPI
PIN-Nummer 24 Stifte
LED-Nummer 6 Stück
Betriebstemperatur - 20 bis 70
Lagertemperatur -30 bis +80
Lichtvermögen 480 c/d
Berührungsplatte /

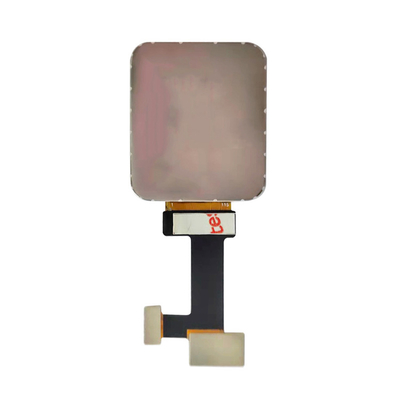

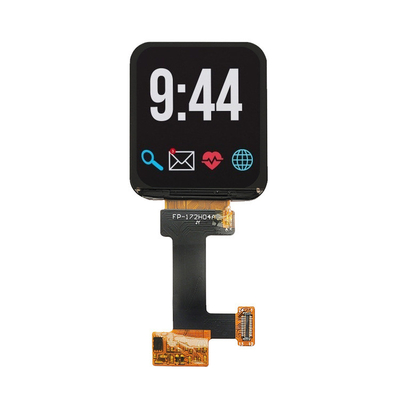

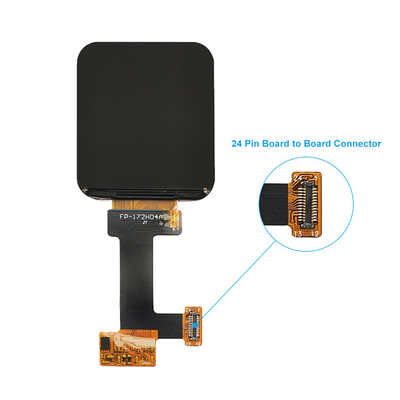

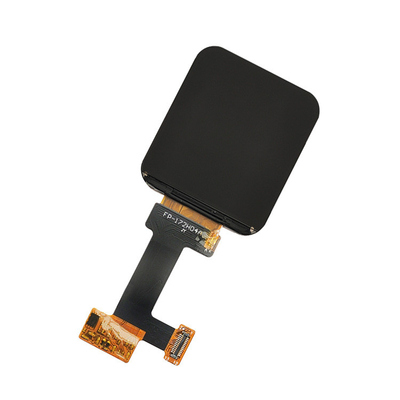

B:Bild des Produkts

1.72 Zoll LCD TFT Display Modul, 356x400 hohe Auflösung, 24 Pins QSPI-Schnittstelle 01.72 Zoll LCD TFT Display Modul, 356x400 hohe Auflösung, 24 Pins QSPI-Schnittstelle 11.72 Zoll LCD TFT Display Modul, 356x400 hohe Auflösung, 24 Pins QSPI-Schnittstelle 2


C: Zeichnung

1.72 Zoll LCD TFT Display Modul, 356x400 hohe Auflösung, 24 Pins QSPI-Schnittstelle 3

1.72 Zoll LCD TFT Display Modul, 356x400 hohe Auflösung, 24 Pins QSPI-Schnittstelle 4


D:TFT-Produktkenntnisse



Tft-Substrat-Eingabe- und CF-Substrat-Eingabe-Durchflussdiagramm wie unten


1.72 Zoll LCD TFT Display Modul, 356x400 hohe Auflösung, 24 Pins QSPI-Schnittstelle 5



TFT-Struktur wie unten

1.72 Zoll LCD TFT Display Modul, 356x400 hohe Auflösung, 24 Pins QSPI-Schnittstelle 6



E: Unternehmensinformationen

Vorteil von Huaxin:
1. Produktionsstätte im Inland, die kostengünstig ist
2. modernste neue Ausrüstung, die die Qualität stabil halten kann
3. die meisten Prozesse mit vollautomatischer Ausrüstung mit effektiver und stabiler Qualität
4. professionelle Ingenieure und Produktionsleiter, die seit mehr als 20 Jahren im LCD-Bereich arbeiten
5. Selbstdesign für maßgeschneiderte Produkte

unsere Zertifikate
1.ISO14001/
2.ISO9001/IATF16949
3.SGS des LCD-Moduls



  • Huaxin Technology (Enshi) Co., LTD.
  • Hubei.Enshi
  • Gründungsdatum:2009
  • Hightech-Unternehmen hauptsächlich in Forschung und Entwicklung tätig, produziert und vertreibt LCD,LCM,TFT,Hintergrundbeleuchtung,OLED
  • LCD umfasst: VA,TN, HTN, STN, FSTN, CSTN und andere Serien
  • LCM umfasst: COB,TBA, COG,TP,LED-Hintergrundbeleuchtung und andere Serien
  • Registerkapital:zwanzig Millionen
  • derzeitige Mitarbeiter: mehr als 500
  • Auf die Entwicklung und Entwicklung entfällt 10%
  • QC macht 15% aus



F: Produktionskapazität



Jahresproduktion
Kapazität		 2021 (Stand) 2022 (Ziel) 2023 (Herausforderung) 2024 (Ausforderung) 2025 (Herausforderung) Anmerkung
LCD-Produkt
Kapazität		 4.5 9 9 9 9 Einheit:Tausende
Logarithmen/Tag
LCM-Produkt
Kapazität		 70 150 300 450 450 Einheit: Tausend
Stück/Tag
Hintergrundbeleuchtung
Kapazität		 100 200 300 500 500 Einheit: Tausend
Stück/Tag
OLED-Produkt
Kapazität		 10 20 30 40 50 Einheit: Tausend
Stück/Tag





G: Anwendung des Produkts



1. Fahrzeugnavigation und Drucker

2. Videoanrufe und Werbung

3.Automotive und medizinische Geräte

4.Fitnessgeräte und Handgeräte

5.Industrielle Kontrolle und Anwendung zu Hause



H: TFT-Display-Eigenschaften



1Bildqualität: TFT-Displays bieten eine hervorragende Bildqualität mit hoher Auflösung, Schärfe und Farbgenauigkeit.



2.Reaktionszeit: TFT-Displays haben schnelle Reaktionszeiten, was bedeutet, dass sie schnell die Pixel ein- und ausschalten können.



3.Blickwinkel: TFT-Displays bieten typischerweise weite Blickwinkel,so dass der Bildschirm deutlich von verschiedenen Positionen und Winkeln aus betrachtet werden kann, ohne dass sich die Farben erheblich verschieben oder die Bildqualität abnimmt.



4.Energieeffizienz: TFT-Displays sind im Vergleich zu anderen Anzeigetechnologien energieeffizient.



5Größe und Flexibilität: TFT-Displays können in verschiedenen Größen hergestellt werden, von kleinen Bildschirmen für Handheld-Geräte bis hin zu großen Platten für Fernseher und Monitore.



6.Hintergrundbeleuchtung: Die meisten TFT-Displays benötigen ein Hintergrundbeleuchtungssystem, z. B. LED (Light-Emitting Diode) Hintergrundbeleuchtung, um den Bildschirm zu beleuchten.



7.Weite Anwendungen:



I: Gibt es Nachteile oder Einschränkungen bei der Verwendung von TFT-Displays?



1Begrenzte Blickwinkel:

2. Begrenzter Kontrastgrad

3. Hintergrundbeleuchtung und Stromverbrauch

4Reaktionszeit und Bewegungsverschwommenheit

5. Begrenzte Flexibilität

6. Begrenzte Farbpalette
