Benutzerdefiniertes Zeichen-LCD-Display 128 x 64 48 Segmente Monochrom Tn Htn Stn Fstn Va Cog Dot LCD

  • Custom Character LCD Display 128x64 48 Segment Monochrome Tn Htn Stn Fstn Va Cog Dot LCD
  • Custom Character LCD Display 128x64 48 Segment Monochrome Tn Htn Stn Fstn Va Cog Dot LCD
  • Custom Character LCD Display 128x64 48 Segment Monochrome Tn Htn Stn Fstn Va Cog Dot LCD
  • Custom Character LCD Display 128x64 48 Segment Monochrome Tn Htn Stn Fstn Va Cog Dot LCD
  • Custom Character LCD Display 128x64 48 Segment Monochrome Tn Htn Stn Fstn Va Cog Dot LCD
  • Custom Character LCD Display 128x64 48 Segment Monochrome Tn Htn Stn Fstn Va Cog Dot LCD
Herkunftsort CHINA
Markenname HuaXin
Zertifizierung ISO14001/ISO9001/IATF16949
Modellnummer ESHX822023CFFA
Min Bestellmenge 1000pcs
Preis Verhandlungsfähig
Verpackung Informationen Karton blister+foam box+bubble bag+inside carton+master
Lieferzeit 6weeks~8weeks
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 100K pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Anzeigemodus DFSTN/TRANSMISSIVE/Negative Name Segment 48 gab 4 allgemeine Ertrag aus
Dienstpflicht 1 / 4 Verzerrung 1/3
Vop 5.0V
Hervorheben

STN-Monochrom-LCD-Anzeigemodul

,

benutzerdefiniertes Zeichen-LCD-Display 128 x 64

,

benutzerdefiniertes Zeichen-LCD-Display 48 Segment
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
DISPLAY TPYE DFSTN
DISPLAY MODE Negative
POLARIZA MODE TRANSMISSIVE
VIEW DIRECTION 6
DUTY 1/4
BAIS 1/3
VOP 5.00
Hinterlass eine Nachricht
DISPLAY TPYE DFSTN
Produkt-Beschreibung

ESHX822023CFFA Zeichen-LCD, Fahrmethode ist 1/4 duty,1/3 bias,VOP=5.0V, Anzeigemodus ist TRANSSMISSIVE,Negativ,Versammlungsart ist FOG+BL,12PINS, Blickwinkel ist 6:00

DFSTN/TRANSMISSIVE/Negativ, 48 Segment-Ausgänge/ 4 gemeinsame Ausgänge



A: Produktparameter

Anzahl der LCD-Anzeigen Die in Absatz 1 genannten Angaben sind zu beachten.
Anzeigemodus DFSTN/TRANSMISSIVE/Negativ
Ausgangsschaltkreise für Treiber 48 Segment-Ausgänge/ 4 gemeinsame Ausgänge
Anwendbare Zollsätze 4/4
Daten-RAM auf dem Chip Kapazität: 4 × 48 = 192 Bits
Mikroprozessor-Schnittstelle I2C-Serienschnittstelle
Analogschaltkreis mit geringer Leistung auf dem Chip Schaltkreis des Oszillators auf dem Chip
Spannungsnachfolger (LCD Verzerrung: 1/3)
Modulgröße (mm) 48.05(L) × 34,6(W) × 3,0(T) mm
Anzeigebereich 41.6 × 31.6 mm
Anzeigetypen Eigenschaften
Antriebsmethode Ein Viertel der Aufgabe, ein Drittel der Verzerrung,
IC-Antrieb mit einer Breite von nicht mehr als 15 mm
Ansicht der Richtung 6 Uhr
PIN "QTY 12PIN
Die Angabe der Anordnung ist in der Angabe Nr. 1 zu finden. FOG+BL
Hintergrundlichtfarbe Weiß
Operation Temp. -20°C bis +70°C
Speichertemperatur. -30°C bis +80°C

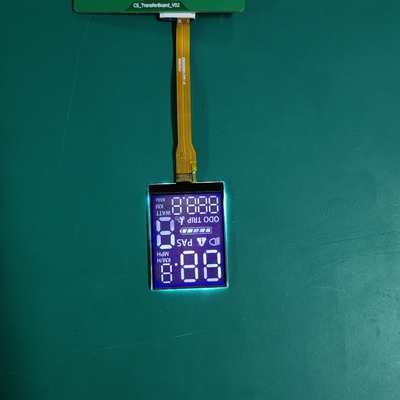

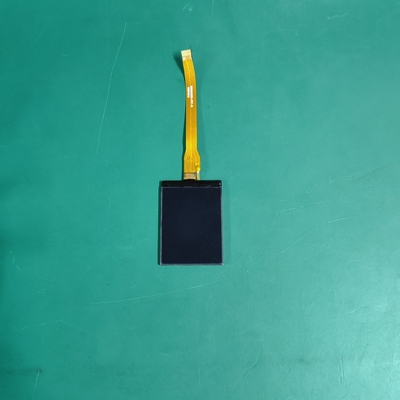

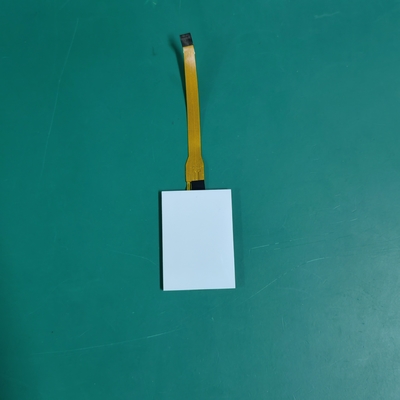

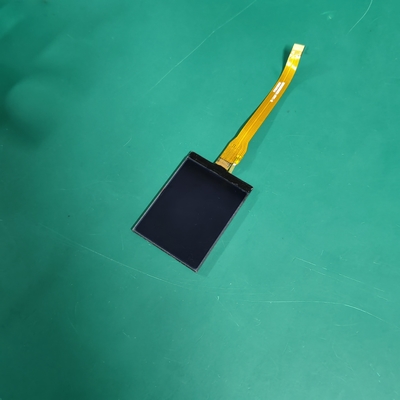

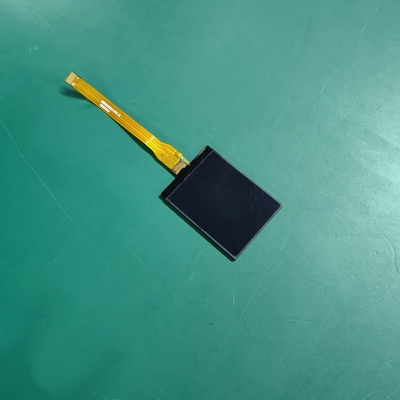

B: Produktbild

Benutzerdefiniertes Zeichen-LCD-Display 128 x 64 48 Segmente Monochrom Tn Htn Stn Fstn Va Cog Dot LCD 0Benutzerdefiniertes Zeichen-LCD-Display 128 x 64 48 Segmente Monochrom Tn Htn Stn Fstn Va Cog Dot LCD 1Benutzerdefiniertes Zeichen-LCD-Display 128 x 64 48 Segmente Monochrom Tn Htn Stn Fstn Va Cog Dot LCD 2Benutzerdefiniertes Zeichen-LCD-Display 128 x 64 48 Segmente Monochrom Tn Htn Stn Fstn Va Cog Dot LCD 3Benutzerdefiniertes Zeichen-LCD-Display 128 x 64 48 Segmente Monochrom Tn Htn Stn Fstn Va Cog Dot LCD 4





C: Zeichnung

Benutzerdefiniertes Zeichen-LCD-Display 128 x 64 48 Segmente Monochrom Tn Htn Stn Fstn Va Cog Dot LCD 5



D: LCD-Produktkenntnisse


LCD-Vorteil



Die Werkzeuggebühr und der Stückpreis sind deutlich günstiger als bei TFT und OLED.



Nachteile der LCD

LCD ist geschnitten, aber TFT und OLED LCD Größe sind ein Standard, LCD ist Mono und schmaler Blickwinkel. Niedrigerer Kontrastverhältnis

Benutzerdefiniertes Zeichen-LCD-Display 128 x 64 48 Segmente Monochrom Tn Htn Stn Fstn Va Cog Dot LCD 6



E: Unternehmensinformationen

Vorteil von Huaxin:
1. Produktionsstätte im Inland, die kostengünstig ist
2. modernste neue Ausrüstung, die die Qualität stabil halten kann
3. die meisten Prozesse mit vollautomatischer Ausrüstung mit effektiver und stabiler Qualität
4. professionelle Ingenieure und Produktionsleiter, die seit mehr als 20 Jahren im LCD-Bereich arbeiten
5. Selbstdesign für maßgeschneiderte Produkte

unsere Zertifikate
1.ISO14001/
2.ISO9001/IATF16949
3.SGS des LCD-Moduls



  • Huaxin Technology (Enshi) Co., LTD.
  • Hubei.Enshi
  • Gründungsdatum:2009
  • Hightech-Unternehmen hauptsächlich in Forschung und Entwicklung tätig, produziert und vertreibt LCD,LCM,TFT,Hintergrundbeleuchtung,OLED
  • LCD umfasst: VA,TN, HTN, STN, FSTN, CSTN und andere Serien
  • LCM umfasst: COB,TBA, COG,TP,LED-Hintergrundbeleuchtung und andere Serien
  • Registerkapital:zwanzig Millionen
  • derzeitige Mitarbeiter: mehr als 500
  • Auf die Entwicklung und Entwicklung entfällt 10%
  • QC macht 15% aus



F: Produktionskapazität



Jahresproduktion
Kapazität		 2021 (Stand) 2022 (Ziel) 2023 (Herausforderung) 2024 (Ausforderung) 2025 (Herausforderung) Anmerkung
LCD-Produkt
Kapazität		 4.5 9 9 9 9 Einheit:Tausende
Logarithmen/Tag
LCM-Produkt
Kapazität		 70 150 300 450 450 Einheit: Tausend
Stück/Tag
Hintergrundbeleuchtung
Kapazität		 100 200 300 500 500 Einheit: Tausend
Stück/Tag
OLED-Produkt
Kapazität		 10 20 30 40 50 Einheit: Tausend
Stück/Tag





G: Anwendung des Produkts



1. Fahrzeugnavigation und Drucker

2. Videoanrufe und Werbung

3.Automotive und medizinische Geräte

4.Fitnessgeräte und Handgeräte

5.Industrielle Kontrolle und Anwendung zu Hause





H: Mono-LCD-Display-Eigenschaften



1.Display-Typ: MONO LCD ist eine Art Flüssigkristall-Display, das nur Bilder in einer einzigen Farbe erzeugen kann, typischerweise Schwarz-Weiß oder Graustufen.



2.Pixelstruktur: MONO-LCDs haben eine einfache Pixelstruktur mit einem einzigen Lichtmodulationselement pro Pixel, im Gegensatz zur komplexeren RGB-Pixelstruktur von Farb-LCDs.



3Kontrast und Helligkeit: MONO-LCDs haben im Allgemeinen ein höheres Kontrastverhältnis und können im Vergleich zu farbigen LCDs ein höheres Helligkeitsniveau erreichen, da sie keine Farbfilter oder Hintergrundbeleuchtung benötigen.



4.Stromverbrauch: MONO-LCDs haben im Vergleich zu farbigen LCDs in der Regel einen geringeren Stromverbrauch, was sie für batteriebetriebene Anwendungen geeignet macht.



5Reaktionszeit: MONO-LCDs haben oft schnellere Reaktionszeiten als Farb-LCDs, was zu besseren Leistungen bei schnell bewegten oder dynamischen Inhalten führt.



6.Kosten: Die Herstellung von MONO-LCDs ist im Allgemeinen kostengünstiger als die Herstellung von Farb-LCDs, was sie für bestimmte Anwendungen kostengünstiger macht.



7.Anwendungen: MONO-LCDs werden häufig in Geräten verwendet, die einfache, kostengünstige und effiziente Anzeigelösungen erfordern, wie z. B. Taschenrechner, Uhren, elektronische Bücher (E-Reader),und einige industrielle Steuerungen.



8Einschränkungen: MONO-LCDs können nur Bilder und Text in einer einzigen Farbe anzeigen, was für Anwendungen, die lebendigere oder komplexere visuelle Informationen benötigen, ein Nachteil darstellen kann.



Ich: Gibt es Nachteile bei der Verwendung der MONO-LCD-Technologie in industriellen Steuerungen?



1.Beschränkte visuelle Informationen:

2Verringerte Klarheit und Sichtbarkeit:

3.Kompatibilität mit grafischen Anwendungen:

4.Möglich ergonomische Herausforderungen:
