0.9 Zoll rundes TFT-Display LCD-Bildschirm mit 128x128 Auflösung und 350cd/m2 Helligkeit ST7735 Treiber

0.9 Zoll rundes TFT-Display LCD-Bildschirm mit Auflösung 128*128 und ST-Antrieb

Bildschirm mit LCD-Laser von 0,9 Zoll

ESHX-ST7735 ist ein kompaktes rundes IPS-TFT-LCD-Modul mit einer Länge von 0,9 Zoll. Es umfasst wesentliche Komponenten wie ein TFT-Panel, einen TFT-Treiber-IC (ST7735), eine flexible Druckschaltung (FPC), Hintergrundbeleuchtung,Bereitstellung einer umfassenden und kompakten Lösung.

Mit einer Auflösung von 128x128 RGB-Pixeln auf schwarzem Hintergrund und einer typischen Helligkeit von 350 cd/m2 liefert dieses Modul scharfe und lebendige Bilder, die eine nahtlose Benutzerinteraktion ermöglichen.Ideal für Anwendungen, die eine benutzerfreundliche Schnittstelle benötigen.

Das FPC des Moduls ist mit einem Board-to-Board (B2B) -Anschluss ausgelegt, der eine einfache und direkte Verbindung zum B2B-Anschluss auf Ihrer Leiterplatte ermöglicht.Dies vereinfacht die Integration und gewährleistet eine sichere und zuverlässige Verbindung.

Dieses Modell ist über einen kurzen 12-Pin-FPC ((25mm) verbunden, andere z.B. 12-Pin-länger FPC ((52mm) sind optional.

A. Technische Parameter

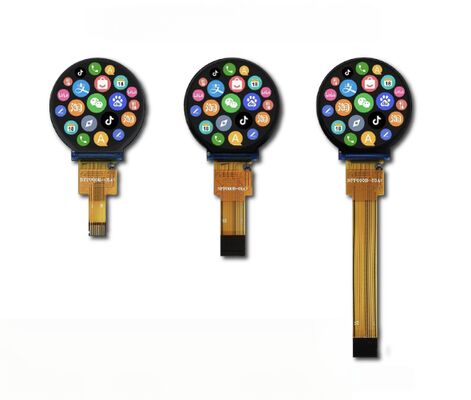

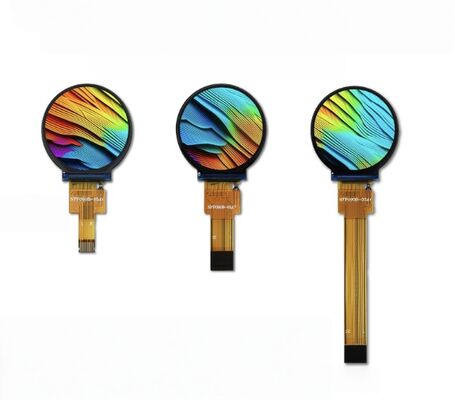

B. Produktbilder

C. Zeichnung

E: Kenntnisse über TFT-Produkte

Tft-Substrat-Eingabe- und CF-Substrat-Eingabe-Durchflussdiagramm wie unten

TFT-Struktur wie unten

F: Unternehmensinformationen

Vorteil von Huaxin:

• Fabrikbasis in der Inlandstadt, die kostengünstig ist
• neueste Ausrüstung, die die Qualität stabil halten kann
• Die meisten Prozesse mit vollautomatischer Ausrüstung mit effektiver und stabiler Qualität
• professionelle Ingenieure und Produktionsleiter, die seit mehr als 20 Jahren im Bereich LCD arbeiten
• Selbstdesign für maßgeschneiderte Produkte
• Sowohl die Hardware- als auch die Software-Ingenieure können professionell von Vorverkauf bis Nachverkauf unterstützen

unsere Zertifikate

• ISO14001/
• ISO9001/IATF16949
• SGS des LCD-Moduls

• Huaxin Technology (Enshi) Co., LTD.
• Hubei.Enshi
• Gründungsdatum:2009
• Hightech-Unternehmen hauptsächlich in Forschung und Entwicklung tätig, produziert und vertreibt LCD,LCM,TFT,Hintergrundbeleuchtung,OLED
• LCD umfasst: VA,TN, HTN, STN, FSTN, CSTN und andere Serien
• LCM umfasst: COB,TBA, COG,TP,LED-Hintergrundbeleuchtung und andere Serien
• Registerkapital:zwanzig Millionen
• derzeitige Mitarbeiter: mehr als 500
• Auf die Entwicklung und Entwicklung entfällt 10%
• QC macht 15% aus

G: Produktionskapazität

H: Anwendung des Produkts

1. Fahrzeugnavigation und Drucker
2. Videoanrufe und Werbung
3. Automobil- und Medizinprodukte
4. Fitnessgeräte und Handgeräte
5. Industriekontrolle und Anwendung zu Hause

I: TFT-Display-Eigenschaften

1. Bildqualität: TFT-Displays bieten eine hervorragende Bildqualität mit hoher Auflösung, Schärfe und Farbgenauigkeit.
2. Reaktionszeit: TFT-Displays haben schnelle Reaktionszeiten, was bedeutet, dass sie schnell die Pixel ein- und ausschalten können.
3. Blickwinkel: TFT-Displays bieten typischerweise weite Blickwinkel,so dass der Bildschirm deutlich von verschiedenen Positionen und Winkeln aus betrachtet werden kann, ohne dass sich die Farben erheblich verschieben oder die Bildqualität abnimmt.
4. Energieeffizienz: TFT-Displays sind im Vergleich zu anderen Anzeigetechnologien energieeffizient.
5. Größe und Flexibilität: TFT-Displays können in verschiedenen Größen hergestellt werden, von kleinen Bildschirmen für Handheld-Geräte bis hin zu großen Platten für Fernseher und Monitore.
6. Hintergrundbeleuchtung: Die meisten TFT-Displays benötigen ein Hintergrundbeleuchtungssystem, z. B. LED (Light-Emitting Diode) Hintergrundbeleuchtung, um den Bildschirm zu beleuchten.

J: Gibt es Nachteile oder Einschränkungen bei der Verwendung von TFT-Displays?

1. Begrenzte Blickwinkel:
2. Begrenzte Kontrastquote
3. Hintergrundbeleuchtung und Stromverbrauch
4. Reaktionszeit und Bewegungsverschwommenheit
5. Begrenzte Flexibilität
6. Begrenzte Farbpalette
