10.1-Zoll-LCD-TFT-Display, hohe Auflösung 1024x600, 40 Pins 8bit LVDS-Schnittstelle

  • 10.1 Inch LCD TFT Display, 1024x600 High Resolution, 40 Pins 8bit LVDS Interface
  • 10.1 Inch LCD TFT Display, 1024x600 High Resolution, 40 Pins 8bit LVDS Interface
  • 10.1 Inch LCD TFT Display, 1024x600 High Resolution, 40 Pins 8bit LVDS Interface
  • 10.1 Inch LCD TFT Display, 1024x600 High Resolution, 40 Pins 8bit LVDS Interface
Herkunftsort CHINA
Markenname HuaXin
Zertifizierung ISO14001/ ISO9001/IATF16949
Modellnummer ESHX101BAH-22
Min Bestellmenge 1000pcs
Preis Verhandlungsfähig
Verpackung Informationen Karton blister+foam box+bubble bag+inside carton+master
Lieferzeit 6weeks
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 100K pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Anzeigetechnik TFT-Modul Name 10 Zoll lcd-Schirm
Größe 10.1" Entschließung 1024 x 600
Helle 900CD/m2 Schnittstelle 40 Stifte 8bit LVDS
Blickwinkel 12:00 Fahr-IC HX8282A14+HX8696A
Hervorheben

8-Bit-LCD-TFT-Display

,

LCD-TFT-Display 1024 x 600

,

40 Pins hochauflösendes TFT-Display
Hinterlass eine Nachricht
Produkt-Beschreibung

ESHX101BAH-22 Panel Größe ist 10,1 Zoll Tft-Modul und die Anzahl der Punkte ist 1024x600 und 40 PINS 8 BIT LVDS-Schnittstelle, Blickwinkel ist 12:00, hohe Helligkeit 900cd/m2, LCD-Antrieb IC ist HX8282A14+HX8696A



A:Produktparameter

Teil Nr. Es ist jedoch nicht erforderlich, dass die in Absatz 1 genannten Anforderungen erfüllt werden.
Größe der Platte 10.1 Zoll TFT
LCD-Typ TN
Modulgröße 235.00 mal 143.00 mal 5.00
Anzeigebereich 222.72 mal 125.28
Anzahl der Punkte 1024*600
Blickwinkel 12:00
Modul-Treiber-IC H8282A14+HX8696A
CTP-Treiber-IC /
Schnittstellen-Pins 40 Pins 8bit LVDS
LED-Nummern 3 Stück
Lichtvermögen 900cd/m2
Betriebstemperatur -20 ~ +70
Lagertemperatur -30 ~ +80
mit oder ohne TP /

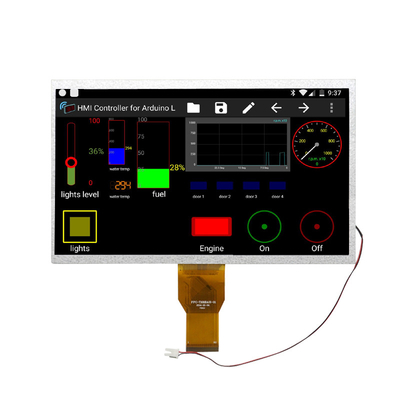

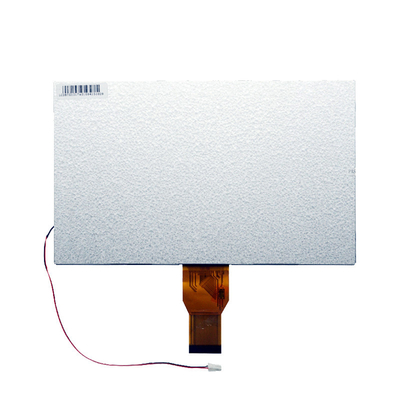

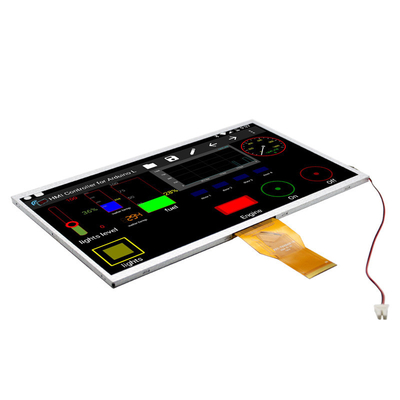

B: Produktbild

10.1-Zoll-LCD-TFT-Display, hohe Auflösung 1024x600, 40 Pins 8bit LVDS-Schnittstelle 0



10.1-Zoll-LCD-TFT-Display, hohe Auflösung 1024x600, 40 Pins 8bit LVDS-Schnittstelle 1

10.1-Zoll-LCD-TFT-Display, hohe Auflösung 1024x600, 40 Pins 8bit LVDS-Schnittstelle 2



C: Zeichnung

10.1-Zoll-LCD-TFT-Display, hohe Auflösung 1024x600, 40 Pins 8bit LVDS-Schnittstelle 3



D:TFT-Produktkenntnisse



Tft-Substrat-Eingabe- und CF-Substrat-Eingabe-Durchflussdiagramm wie unten


10.1-Zoll-LCD-TFT-Display, hohe Auflösung 1024x600, 40 Pins 8bit LVDS-Schnittstelle 4



TFT-Struktur wie unten

10.1-Zoll-LCD-TFT-Display, hohe Auflösung 1024x600, 40 Pins 8bit LVDS-Schnittstelle 5




E: Unternehmensinformationen

Vorteil von Huaxin:
1. Produktionsstätte im Inland, die kostengünstig ist
2. modernste neue Ausrüstung, die die Qualität stabil halten kann
3. die meisten Prozesse mit vollautomatischer Ausrüstung mit effektiver und stabiler Qualität
4. professionelle Ingenieure und Produktionsleiter, die seit mehr als 20 Jahren im LCD-Bereich arbeiten
5. Selbstdesign für maßgeschneiderte Produkte

unsere Zertifikate
1.ISO14001/
2.ISO9001/IATF16949
3.SGS des LCD-Moduls



  • Huaxin Technology (Enshi) Co., LTD.
  • Hubei.Enshi
  • Gründungsdatum:2009
  • Hightech-Unternehmen hauptsächlich in Forschung und Entwicklung tätig, produziert und vertreibt LCD,LCM,TFT,Hintergrundbeleuchtung,OLED
  • LCD umfasst: VA,TN, HTN, STN, FSTN, CSTN und andere Serien
  • LCM umfasst: COB,TBA, COG,TP,LED-Hintergrundbeleuchtung und andere Serien
  • Registerkapital:zwanzig Millionen
  • derzeitige Mitarbeiter: mehr als 500
  • Auf die Entwicklung und Entwicklung entfällt 10%
  • QC macht 15% aus



F: Produktionskapazität



Jahresproduktion
Kapazität		 2021 (Stand) 2022 (Ziel) 2023 (Herausforderung) 2024 (Ausforderung) 2025 (Herausforderung) Anmerkung
LCD-Produkt
Kapazität		 4.5 9 9 9 9 Einheit:Tausende
Logarithmen/Tag
LCM-Produkt
Kapazität		 70 150 300 450 450 Einheit: Tausend
Stück/Tag
Hintergrundbeleuchtung
Kapazität		 100 200 300 500 500 Einheit: Tausend
Stück/Tag
OLED-Produkt
Kapazität		 10 20 30 40 50 Einheit: Tausend
Stück/Tag





G: Anwendung des Produkts



1. Fahrzeugnavigation und Drucker

2. Videoanrufe und Werbung

3.Automotive und medizinische Geräte

4.Fitnessgeräte und Handgeräte

5.Industrielle Kontrolle und Anwendung zu Hause



H: TFT-Display-Eigenschaften



1Bildqualität: TFT-Displays bieten eine hervorragende Bildqualität mit hoher Auflösung, Schärfe und Farbgenauigkeit.



2.Reaktionszeit: TFT-Displays haben schnelle Reaktionszeiten, was bedeutet, dass sie schnell die Pixel ein- und ausschalten können.



3.Blickwinkel: TFT-Displays bieten typischerweise weite Blickwinkel,so dass der Bildschirm deutlich von verschiedenen Positionen und Winkeln aus betrachtet werden kann, ohne dass sich die Farben erheblich verschieben oder die Bildqualität abnimmt.



4.Energieeffizienz: TFT-Displays sind im Vergleich zu anderen Anzeigetechnologien energieeffizient.



5Größe und Flexibilität: TFT-Displays können in verschiedenen Größen hergestellt werden, von kleinen Bildschirmen für Handheld-Geräte bis hin zu großen Platten für Fernseher und Monitore.



6.Hintergrundbeleuchtung: Die meisten TFT-Displays benötigen ein Hintergrundbeleuchtungssystem, z. B. LED (Light-Emitting Diode) Hintergrundbeleuchtung, um den Bildschirm zu beleuchten.



7.Weite Anwendungen:



I: Gibt es Nachteile oder Einschränkungen bei der Verwendung von TFT-Displays?



1Begrenzte Blickwinkel:

2. Begrenzter Kontrastgrad

3. Hintergrundbeleuchtung und Stromverbrauch

4Reaktionszeit und Bewegungsverschwommenheit

5. Begrenzte Flexibilität

6. Begrenzte Farbpalette
