3,5-Zoll-TFT-Modul mit USART, 320 x 480 Auflösung, 4PINS USART-Schnittstelle, 250 CD/M2

  • 3.5 inch TFT module with USART， 320*480 Resolution, 4PINS USART interface, 250 CD/M2
  • 3.5 inch TFT module with USART， 320*480 Resolution, 4PINS USART interface, 250 CD/M2
  • 3.5 inch TFT module with USART， 320*480 Resolution, 4PINS USART interface, 250 CD/M2
  • 3.5 inch TFT module with USART， 320*480 Resolution, 4PINS USART interface, 250 CD/M2
  • 3.5 inch TFT module with USART， 320*480 Resolution, 4PINS USART interface, 250 CD/M2
  • 3.5 inch TFT module with USART， 320*480 Resolution, 4PINS USART interface, 250 CD/M2
Herkunftsort CHINA
Markenname HuaXin
Zertifizierung ISO14001/ ISO13485/ISO9001/IATF16949
Modellnummer ESHXHMI035C03U USART
Min Bestellmenge 1000pcs
Preis Verhandlungsfähig
Verpackung Informationen Karton blister+foam box+bubble bag+inside carton+master
Lieferzeit 6weeks~8weeks
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 100K pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Display-Technologie 3,5 Zoll TFT-Modul mit USART Name Lcd-Modul
Größe 3,5 " Entschließung 320*480
Helligkeit 250cd/m2 Antrieb IC ST7796UI
Blickwinkel 12:00 Schnittstelle 4PINS USART
Hervorheben

250 CD/M2 TFT-Modul

,

320*480 Auflösungs-TFT-Modul

,

4PINS TFT-Modul
Hinterlass eine Nachricht
Produkt-Beschreibung

Das 3,5-Zoll-USART-TFT-LCM ist ein serielles Port-Anzeigemodul mit integriertem TFT-LCM und einem ARM-Anzeige-Dashboard: eine integrierte Text-, Bild- und leistungsstarke Verarbeitungsfunktion für Grafiken;Integrierte Wortbibliothek für vereinfachtes Chinesisch und Englisch. Unterstützt Benutzer bei der Auswahl einer beliebigen Schriftgröße.interne Bilddaten-Selbstverarbeitungsfunktion, unterstützt jede Adresse zur Anzeige von Bildern beliebiger Größe, kann die Bildanimationsanzeige unterstützen;Integrierte 2D-Grafik-Zeichnungsbeschleunigungs-Engine, Unterstützung für einfache Einstellungen zur Implementierung von geraden Linien, Rechtecken, Kreisen, Ellipsen und anderen geometrischen Figuren;Integriert in die Flash-Dateispeicherverwaltung, Unterstützung für Dateiaktualisierungen und Firmware-Upgrades über SDHC-kompatible MicroSD (32 GMax);Integrierte automatische Generierung und Anzeige von QR-Codes, Unterstützung für benutzerdefinierte Anzeigegrößen;Integrierte Programmierung verschiedener Modi, Unterstützung für kundenspezifische Programmierung

ESHXHMI035C03U USART.pdf




A. Produktparameter

Teilenummer: ESHXHMI035C03U USART
Panelgröße 3,5 Zoll TFT
LCD-Typ TN
Modulgröße 54,5*95,2*7,1
Anzeigebereich 48,96*73,44
Anzahl der Punkte 320*480
Blickwinkel 12:00
Modultreiber-IC ST7796u
CTP-Treiber-IC NEIN
Schnittstellen-Pins 40 PINS 24bit RGB
LED-Nummern 6LEDS
Leuchtdichte 250cd/m2
Betriebstemperatur -20~+70
Lagertemperatur -30~+80
mit oder ohne TP ohne

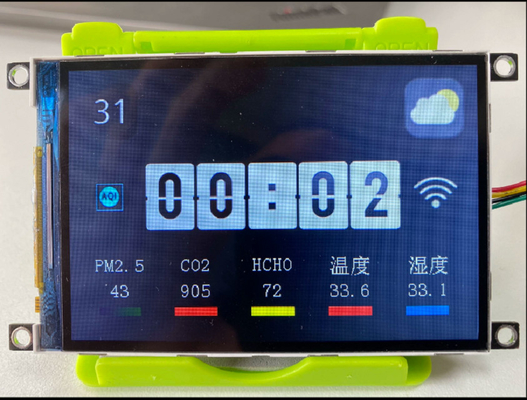

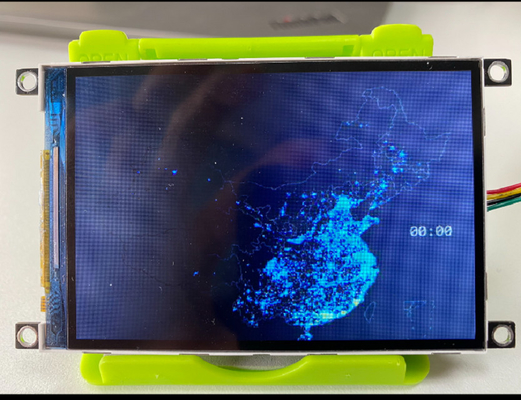

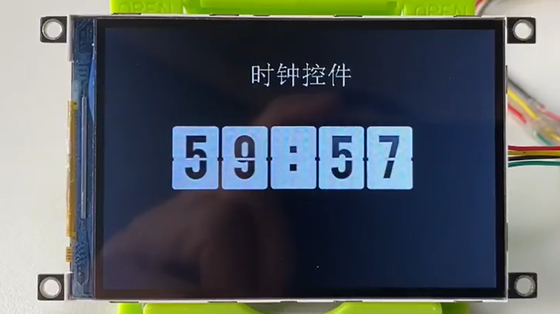

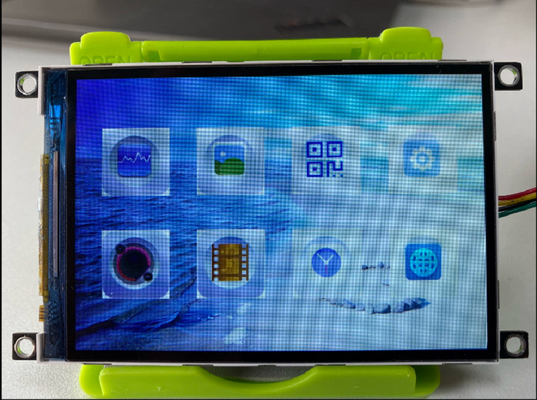

B. Produktbild



3,5-Zoll-TFT-Modul mit USART, 320 x 480 Auflösung, 4PINS USART-Schnittstelle, 250 CD/M2 03,5-Zoll-TFT-Modul mit USART, 320 x 480 Auflösung, 4PINS USART-Schnittstelle, 250 CD/M2 1





C. Zeichnung


3,5-Zoll-TFT-Modul mit USART, 320 x 480 Auflösung, 4PINS USART-Schnittstelle, 250 CD/M2 2


D. TFT-Produktkenntnisse

Flussdiagramm zur Eingabe von TFT-Substrat und CF-Substrat wie unten


3,5-Zoll-TFT-Modul mit USART, 320 x 480 Auflösung, 4PINS USART-Schnittstelle, 250 CD/M2 3



TFT-Struktur wie unten

3,5-Zoll-TFT-Modul mit USART, 320 x 480 Auflösung, 4PINS USART-Schnittstelle, 250 CD/M2 4




E: Unternehmensinformationen

Huaxin-Vorteil:
1. Fabrikstandort in einer Stadt im Landesinneren, was kostengünstig ist
2. modernste neue Ausrüstung, die die Qualität stabil halten kann
3. Die meisten Prozesse nutzen vollautomatische Geräte, die effizient und stabil sind
4. Professionelle Ingenieure und Produktionsleiter, die seit mehr als 20 Jahren im LCD-Bereich tätig sind
5. Selbstentwurf für kundenspezifisches Produkt

unsere Zertifikate
1.ISO14001/ ISO13485/
2.ISO9001/IATF16949
3.SGS des LCD-Moduls



  • Huaxin Technology (Enshi) Co., LTD
  • Hubei.Enshi
  • Gründungsdatum:2009
  • Hochtechnologieunternehmen arbeiten hauptsächlich in Forschung und Entwicklung, produzieren und verkaufen LCD, LCM, TFT, Hintergrundbeleuchtung und OLED
  • LCD umfasst: VA, TN, HTN, STN, FSTN, CSTN und andere Serien
  • LCM umfasst: COB, TBA, COG, TP, LED-Hintergrundbeleuchtung und andere Serien
  • Grundkapital: zwanzig Millionen
  • aktuelle Belegschaft: 500+
  • RD macht 10 % aus
  • QC macht 15 % aus



F: Produktionskapazität



Jährliche Produktion
Kapazität		 2021(Aktuell) 2022(Ziel) 2023(Herausforderung) 2024(Herausforderung) 2025(Herausforderung) Anmerkung
LCD-Produktion
Kapazität		 4.5 9 9 9 9 Einheit: Tausend
Logarithmen/Tag
LCM-Produktion
Kapazität		 70 150 300 450 450 Einheit: Tausend
Stück/Tag
Hintergrundbeleuchtungsproduktion
Kapazität		 100 200 300 500 500 Einheit: Tausend
Stück/Tag
OLED-Produktion
Kapazität		 10 20 30 40 50 Einheit: Tausend
Stück/Tag





G: Produktanwendung



1. Autonavigation und Drucker

2. Videoanruf und Werbung

3. Automobil- und Medizingeräte

4. Fitnessgeräte und Handgeräte

5. Industrielle Steuerung und Heimanwendung


H: FAQ

F: Wann kann ich das Angebot erhalten?

A: Normalerweise geben wir innerhalb von 12 Stunden nach Eingang Ihrer Anfrage ein Angebot ab.

Wenn es sehr dringend ist, rufen Sie uns bitte an oder kontaktieren Sie uns per E-Mail, Skype oder WhatsApp.



F: Was ist Ihre Garantie?

A: Wir gewähren ein Jahr Garantie.



F: Darf ich Muster bei Ihnen kaufen?

A: Ja!Gerne können Sie eine Musterbestellung aufgeben, um unsere hervorragende Qualität und unseren Service zu testen.



F: Wie kann ich eine Großbestellung aufgeben?

A: 1) Teilen Sie uns Modellnummer, Menge, Größe und andere spezielle Anforderungen mit.

2) Eine Proforma-Rechnung wird erstellt und Ihnen zur Genehmigung zugesandt

3) Die Produktion wird arrangiert, sobald Ihre Zahlung oder Anzahlung eingegangen ist.

4) Die Waren werden wie auf der Proforma-Rechnung angegeben geliefert.



F: Wie liefern Sie mir meine Waren?

A: Wir bieten so viele Versandoptionen wie DHL, UPS, FEDEX, TNT und EMS an, damit unsere Kunden ihre Waren schnell an der Haustür erhalten.Je nach Kundenwunsch versenden wir auch auf wirtschaftliche Weise wie Luft- und Seefracht, Direktlinie oder Luftpost.



F: Wie sieht es mit der Qualität Ihres Produkts aus?

A: Wir bieten unübertroffene Qualität: sehr strenge Testverfahren für die Eingangsqualitätskontrolle, die Eingangsqualitätskontrolle und die endgültige Qualitätskontrolle für jedes Stück.Wir befolgen das QC-Testverfahren und führen eine 100 % FQC durch, um Ihre Zufriedenheit sicherzustellen.



F: Können Sie einen ODM-Service anbieten?

A: Ja!Wir können professionellen ODM-Service anbieten.



F: Welche Zahlungsmethode akzeptieren Sie?

A: T/T (Banküberweisung), L/C und Paypal



F: Gibt es einen Kundendienst?

A: Ja!Unser Produkt verfügt über eine professionelle Kundendienstabteilung.Folgen Sie dem RMA-Artikelservice und laden Sie Produkt-Fireware und -App zum Herunterladen hoch.

Wenn Sie technische Fragen zu den Waren haben, wenden Sie sich bitte an unseren technischen Support oder direkt an unseren Vertrieb.
