TFT-LCD 1,77' 1,8' 128*160 128XRGBX160 TFT-LCD 1,8 1,77 Zoll 128X160 LCD-Display-Modul mit 14-Pin-FPC-Anschluss
| Herkunftsort | China |
|---|---|
| Markenname | HuaXin |
| Zertifizierung | ISO14001/ISO9001/IATF16949 |
| Modellnummer | Es ist nicht erforderlich, dass die in Absatz 1 genannten Anforderungen erfüllt werden. |
| Min Bestellmenge | 1000 Stück |
| Preis | US $1.2.00-3.00 / Piece |
| Verpackung Informationen | Karton blister+foam box+bubble bag+inside carton+master |
| Lieferzeit | 6weeks~8weeks |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 100k pro Monat. |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Anzeigetechnik | TFT-LCD-Display | Name | LCD-Modul |
|---|---|---|---|
| LCD-Größe | 10,77 Zoll (Diagonal) | Entschließung | 128x160 |
| Punkte-Pitch | 0.219x0.219mm | Aktivbereich | 28.03x35.04 mm |
| Modulgröße | 34x45,83x2,25 mm | Schnittstelle | SPI-4-Draht |
| Steuerungssysteme | ST7735S | Sichtrichtung | Um 12 Uhr. |
| Anzahl der Pins | 14 Anschluss an einen Pin | Betriebsspannung | 20,8 V bis 3,3 V |
| Betriebstemperatur. | -20°C bis +70°C | Speichertemperatur. | -30°C bis +80°C |
| Hervorheben | 1.8 Zoll TFT-LCD,TFT-LCD mit 14 Pins,128x160 TFT-LCD |
||
Produkt-Beschreibung
ESHXT177TNC14PG01 ist ein 128xRGBx160-Dot-Matrix TFT-LCD-Modul. Dieses Modul besteht aus einem TFT-LCD-Panel, Treiber-ICs, FPC und einer Hintergrundbeleuchtungseinheit.

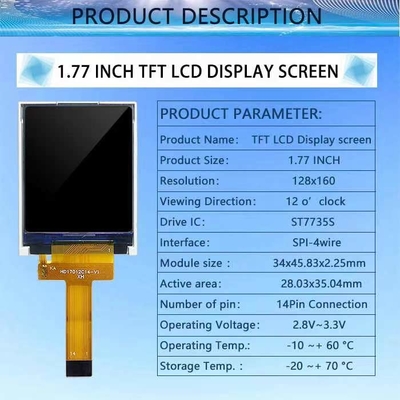

A:Produktparameter
| Teil Nr. | ESHXT177TNC14PG01 |
| Größe der Platte | 10,77 Zoll (Diagonal) |
| LCD-Typ | TFT-LCD-Modul |
| Modulgröße | 34x45,83x2,25 mm |
| Anzeigebereich | 28.03x35.04 mm |
| Punkte-Pitch | 0.219x0.219mm |
| Blickwinkel | 12:00 |
| Modul-Treiber-IC | Der Wert der Verpackung ist zu messen. |
| Stromversorgungsspannung | 2.8-3.3V |
| Schnittstellen-Pins | 4 SPI-4-Draht |
|
Entschließung |
128x60 |
| Lichtvermögen | 320CD/M2 |
| Betriebstemperatur | -10 ~ +60 |
| Lagertemperatur | -20 ~ +70 |
| mit oder ohne TP | Keine Berührung |

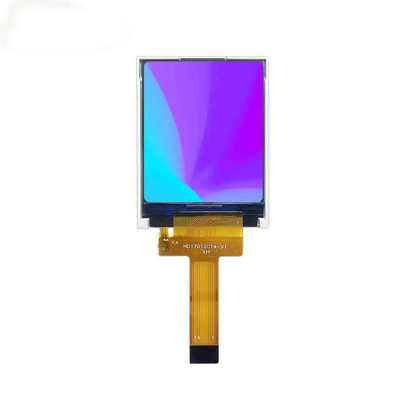

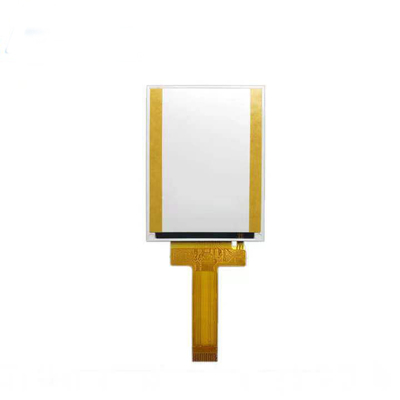

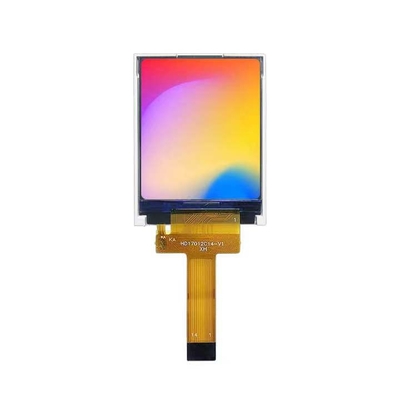

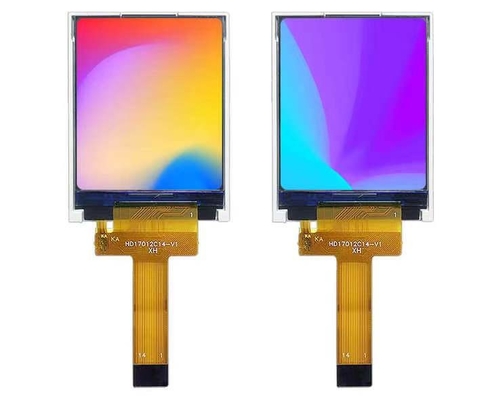

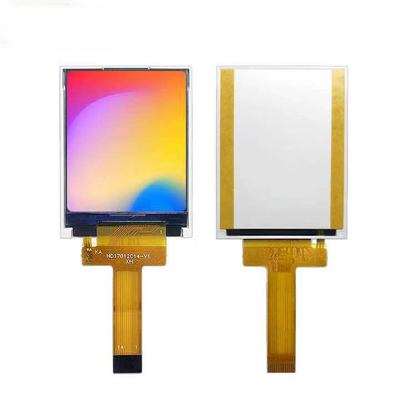

B:Bild des Produkts
C:Pin-Definition und Zeichnung
D: Kenntnisse über TFT-Produkte
Tft-Substrat-Eingabe- und CF-Substrat-Eingabe-Durchflussdiagramm wie unten
TFT-Struktur wie unten
E: Unternehmensinformationen
Vorteil von Huaxin:
1. Produktionsstätte im Inland, die kostengünstig ist
2. modernste neue Ausrüstung, die die Qualität stabil halten kann
3. die meisten Prozesse mit vollautomatischer Ausrüstung mit effektiver und stabiler Qualität
4. professionelle Ingenieure und Produktionsleiter, die seit mehr als 20 Jahren im Bereich LCD arbeiten
5. Selbstdesign für maßgeschneiderte Produkte
unsere Zertifikate
1.ISO14001/
2.ISO9001/IATF16949
3.SGS des LCD-Moduls
- Huaxin Technology (Enshi) Co., LTD.
- Hubei.Enshi
- Gründungsdatum:2009
- Hightech-Unternehmen hauptsächlich in Forschung und Entwicklung tätig, produziert und vertreibt LCD,LCM,TFT,Hintergrundbeleuchtung,OLED
- LCD umfasst: VA,TN, HTN, STN, FSTN, CSTN und andere Serien
- LCM umfasst: COB,TBA, COG,TP,LED-Hintergrundbeleuchtung und andere Serien
- Registerkapital:zwanzig Millionen
- derzeitige Mitarbeiter: mehr als 500
- Auf die Entwicklung und Entwicklung entfällt 10%
- QC macht 15% aus
F: Produktionskapazität
| Jahresproduktion Kapazität |
2021 (Stand) | 2022 (Ziel) | 2023 (Herausforderung) | 2024 (Ausforderung) | 2025 (Herausforderung) | Anmerkung | ||
| LCD-Produkt Kapazität |
4.5 | 9 | 9 | 9 | 9 | Einheit:Tausende Logarithmen/Tag |
||
| LCM-Produkt Kapazität |
70 | 150 | 300 | 450 | 450 | Einheit: Tausend Stück/Tag |
||
| Hintergrundbeleuchtung Kapazität |
100 | 200 | 300 | 500 | 500 | Einheit: Tausend Stück/Tag |
||
| OLED-Produkt Kapazität |
10 | 20 | 30 | 40 | 50 | Einheit: Tausend Stück/Tag |
||
G: Anwendung des Produkts
1. Fahrzeugnavigation und Drucker
2. Videoanrufe und Werbung
3.Automotive und medizinische Geräte
4.Fitnessgeräte und Handgeräte
5.Industrielle Kontrolle und Anwendung zu Hause
H: TFT-Display-Eigenschaften
1Bildqualität: TFT-Displays bieten eine hervorragende Bildqualität mit hoher Auflösung, Schärfe und Farbgenauigkeit.
2.Reaktionszeit: TFT-Displays haben schnelle Reaktionszeiten, was bedeutet, dass sie schnell die Pixel ein- und ausschalten können.
3.Blickwinkel: TFT-Displays bieten typischerweise weite Blickwinkel,so dass der Bildschirm deutlich von verschiedenen Positionen und Winkeln aus betrachtet werden kann, ohne dass sich die Farben erheblich verschieben oder die Bildqualität abnimmt.
4.Energieeffizienz: TFT-Displays sind im Vergleich zu anderen Anzeigetechnologien energieeffizient.
5Größe und Flexibilität: TFT-Displays können in verschiedenen Größen hergestellt werden, von kleinen Bildschirmen für Handheld-Geräte bis hin zu großen Platten für Fernseher und Monitore.
6.Hintergrundbeleuchtung: Die meisten TFT-Displays benötigen ein Hintergrundbeleuchtungssystem, z. B. LED (Light-Emitting Diode) Hintergrundbeleuchtung, um den Bildschirm zu beleuchten.
7.Weite Anwendungen:
I: Gibt es Nachteile oder Einschränkungen bei der Verwendung von TFT-Displays?
1Begrenzte Blickwinkel:
2. Begrenzter Kontrastgrad
3. Hintergrundbeleuchtung und Stromverbrauch
4Reaktionszeit und Bewegungsverschwommenheit
5. Begrenzte Flexibilität
6. Begrenzte Farbpalette
